کلید نشتی جریان دوپل یا چهارپل؟

مقدمه

استفاده از کلید نشتی جریان (RCCB یا RCD) یکی از مهم‌ترین اقدامات حفاظتی در سیستم‌های الکتریکی است. این کلیدها با قطع سریع مدار هنگام بروز نشتی، از برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند. اما همیشه این سوال وجود دارد که کلید نشتی جریان دوپل چه کاربردی دارد و چه زمانی باید از کلید نشتی جریان چهارپل استفاده کرد؟ در ادامه به‌طور کامل این موضوع را بررسی می‌کنیم.

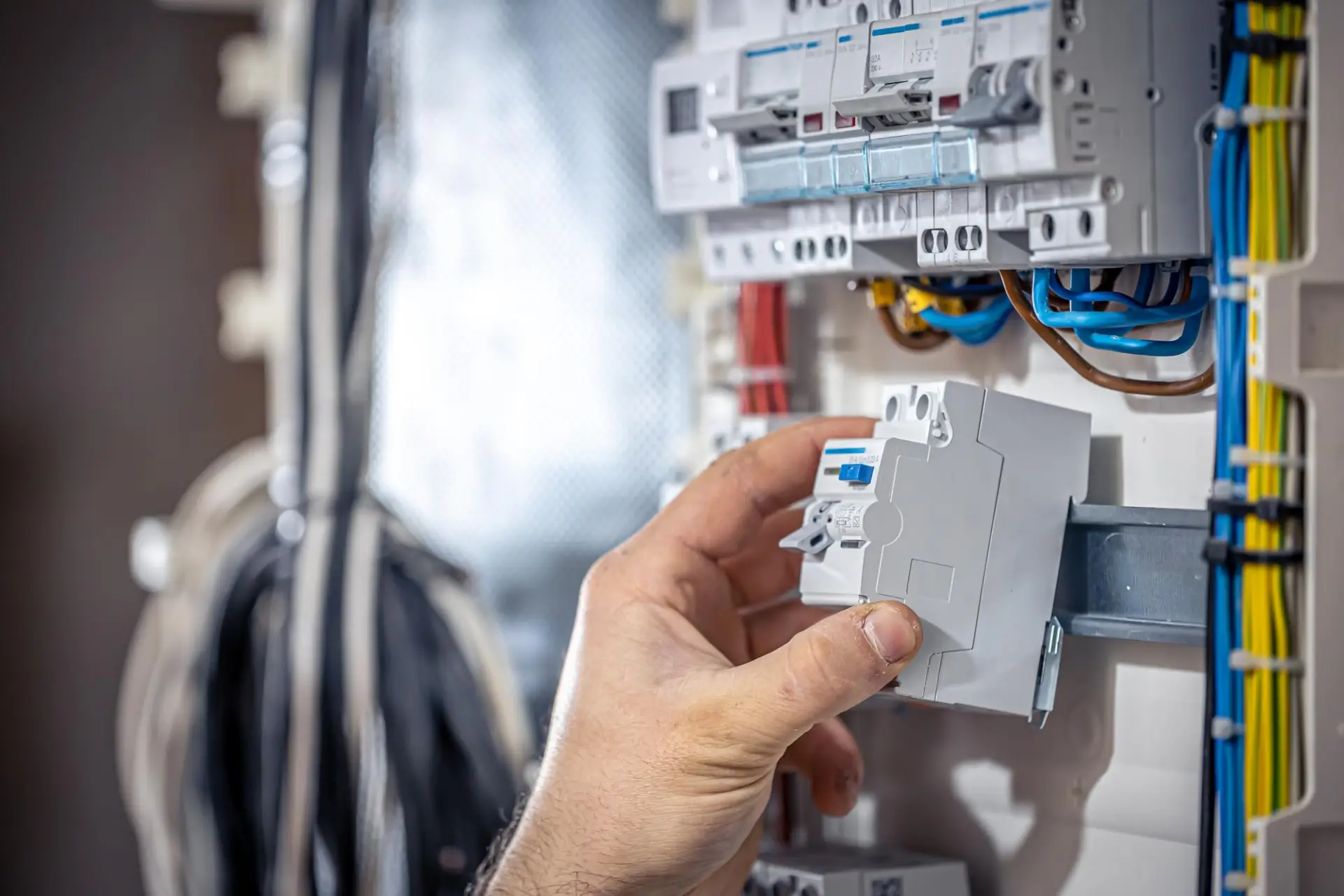

کلید نشتی جریان

کلید نشتی جریان دوپل (2P): مناسب برای سیستم‌های تک‌فاز

کلید نشتی جریان دوپل دارای دو پل برای عبور جریان فاز و نول است و به‌طور اختصاصی در شبکه‌های تک‌فاز مورد استفاده قرار می‌گیرد. این نوع کلید بیشتر در خانه‌ها، فروشگاه‌ها و محیط‌های کوچک کاربرد دارد.

ویژگی‌ها و کاربردهای کلید نشتی جریان دوپل:

  • حفاظت از انسان در برابر برق‌گرفتگی با حساسیت ۳۰ میلی‌آمپر

  • مناسب برای وسایلی مثل یخچال، ماشین لباس‌شویی، پکیج و کولر گازی تک‌فاز

  • نصب ساده، قیمت اقتصادی و اشغال فضای کمتر در تابلو برق

کلید نشتی جریان چهارپل (4P): ایمنی کامل در سیستم‌های سه‌فاز

کلید نشتی جریان چهارپل دارای چهار ترمینال برای سه فاز (R، S، T) و یک نول است. این کلید در شبکه‌های سه‌فاز + نول استفاده می‌شود که در ساختمان‌های صنعتی، تجاری و موتورخانه‌ها رایج هستند.

مزایا و کاربردهای کلید نشتی جریان چهارپل:

  • حفاظت همزمان سه فاز و نول در برابر نشتی جریان

  • کاربرد در تابلوهای برق صنعتی، کارخانه‌ها و پمپ‌های بزرگ

  • جلوگیری از آسیب به تجهیزات گران‌قیمت و حفظ ایمنی کارکنان

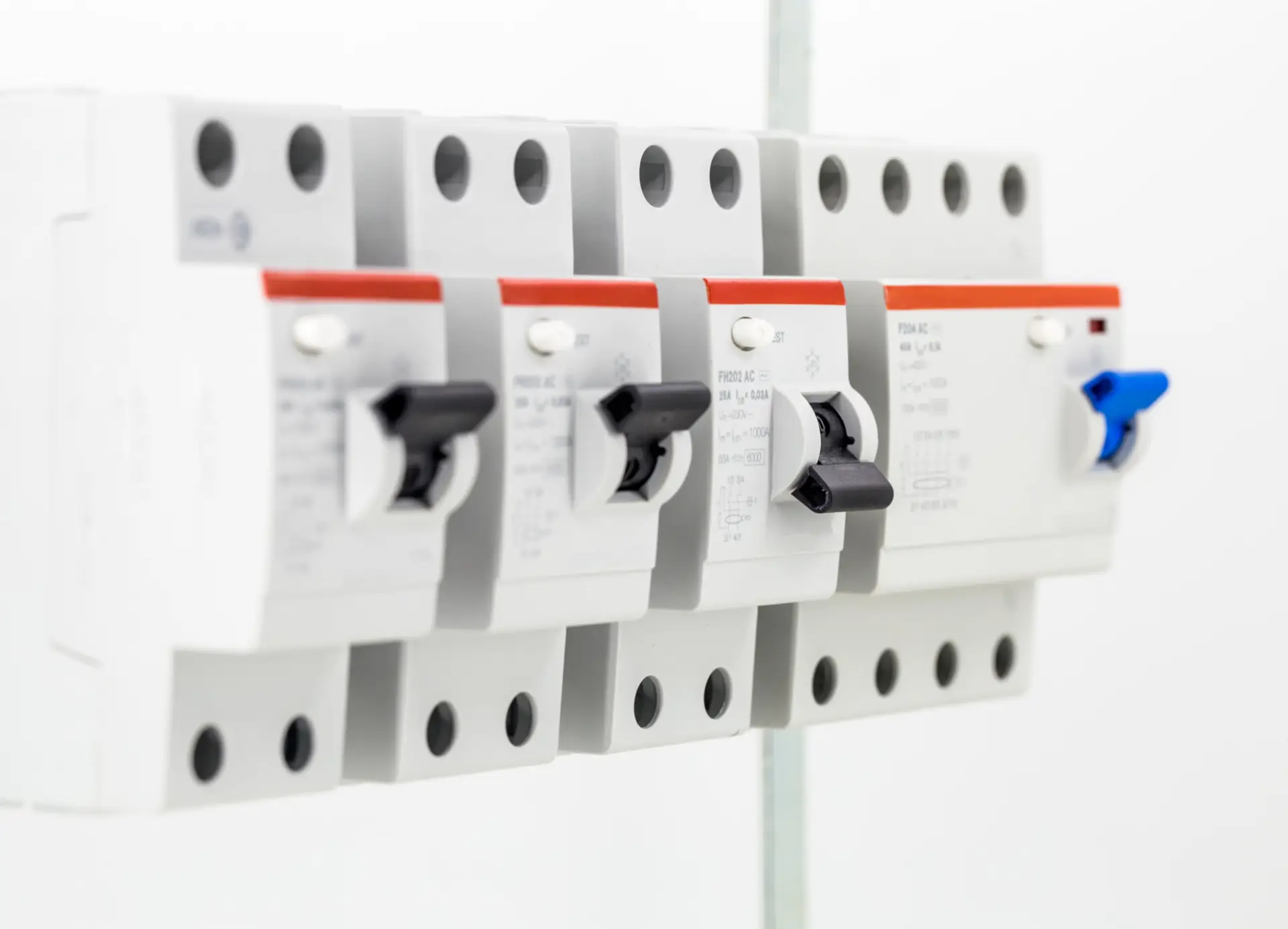

کلید محافظ جان

مقایسه بین کلید دوپل و چهارپل

  • اگر سیستم شما تک‌فاز است، انتخاب کلید نشتی جریان دوپل کافی است.

  • اگر سیستم شما سه‌فاز + نول باشد، باید از کلید نشتی جریان چهارپل استفاده کنید.

  • در موارد خاص شبکه‌های سه‌فاز بدون نول، از کلیدهای سه‌پل یا طراحی‌های مهندسی دیگر استفاده می‌شود.

نکات مهم در انتخاب کلید نشتی جریان

صرف‌نظر از نوع دوپل یا چهارپل، باید به دو عامل مهم توجه کنید:

  • حساسیت کلید: ۳۰ میلی‌آمپر برای حفاظت از انسان، ۱۰۰ یا ۳۰۰ میلی‌آمپر برای جلوگیری از آتش‌سوزی

  • جریان نامی کلید: متناسب با بار مدار (۲۵، ۴۰، ۶۳ یا ۱۰۰ آمپر)

جمع‌بندی

انتخاب بین کلید نشتی جریان دوپل و کلید نشتی جریان چهارپل کاملاً به نوع شبکه برق بستگی دارد. در مصارف خانگی با برق تک‌فاز، کلید دوپل بهترین گزینه است. اما در محیط‌های صنعتی و تجاری با سیستم سه‌فاز، استفاده از کلید چهارپل ایمنی بیشتری فراهم می‌کند. رعایت این اصول باعث افزایش حفاظت از افراد، کاهش خطرات مالی و بهبود عملکرد تجهیزات الکتریکی خواهد شد.
