تکنولوژی Power Factor Correction و خازنهای اصلاح ضریب توان
اصلاح ضریب توان چیست و چرا اهمیت دارد؟

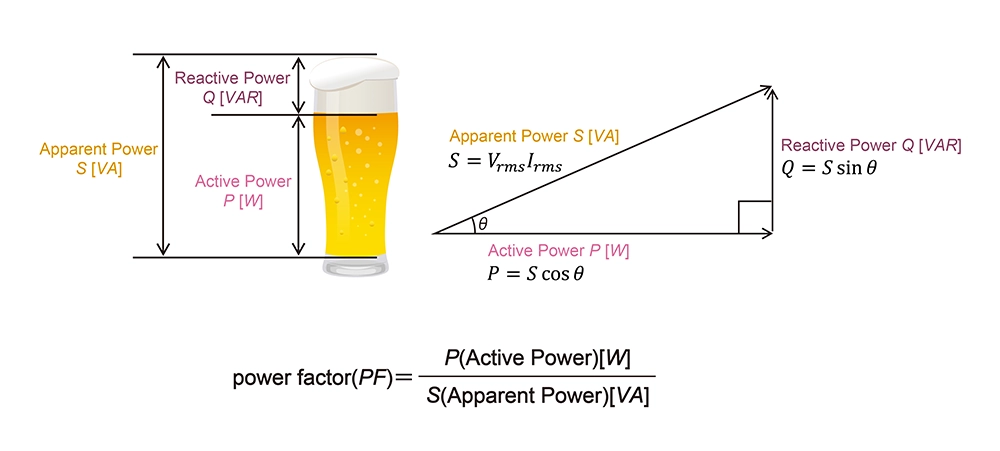

در شبکههای برق صنعتی و حتی تجاری، ضریب توان (Power Factor) به عنوان یکی از شاخصهای کلیدی عملکرد سیستم برق در نظر گرفته میشود. ضریب توان نسبت توان واقعی (که به مصرفکننده مفید منتقل میشود) به توان ظاهری (کل توان تحویلی از شبکه) است. هرچه این ضریب به عدد ۱ نزدیکتر باشد، سیستم از نظر مصرف انرژی کارآمدتر است. در مقابل، ضریب توان پایین—که معمولاً به دلیل وجود بارهای سلفی مثل موتورهای القایی، ترانسفورماتورها، لامپهای فلورسنت و جوشکاریها به وجود میآید—منجر به هدررفت انرژی، افزایش جریان مصرفی، گرمشدن سیمها، افت ولتاژ، کاهش بهرهوری تجهیزات و تحمیل جریمههای سنگین توسط شرکت برق میشود.
در بسیاری از کشورهای جهان، از جمله ایران، شرکتهای برق برای مصرفکنندگان صنعتی و سازمانی با ضریب توان کمتر از حد مجاز، جریمه مالی در نظر میگیرند. بنابراین، اصلاح این ضریب نهتنها برای بهینهسازی مصرف انرژی، بلکه برای کاهش هزینههای عملیاتی نیز ضروری است.
تکنولوژی اصلاح ضریب توان چگونه کار میکند؟
تکنولوژی Power Factor Correction (PFC) به مجموعهای از اقدامات فنی اطلاق میشود که هدف آن کاهش توان راکتیو (توان بیفایدهای که بین منبع و بار در نوسان است) و افزایش ضریب توان سیستم به نزدیک ۱ میباشد. در این فناوری، معمولاً از تجهیزاتی به نام بانک خازنی (Capacitor Bank) استفاده میشود. خازنها به دلیل ویژگی ذاتی خود (تولید توان راکتیو با علامت مخالف توان راکتیو سلفی) قادرند اثرات بارهای سلفی را خنثی کرده و ضریب توان را اصلاح کنند.
این خازنها میتوانند به صورت ثابت (Fixed Capacitors) یا اتوماتیک (Automatic Capacitor Banks) در سیستم نصب شوند. در سیستمهای اتوماتیک، یک کنترلر هوشمند (Power Factor Controller) به کمک ترانس جریان (CT) ضریب توان لحظهای را اندازهگیری کرده و با توجه به نیاز، گروههای مختلف خازن را وارد مدار میکند. این روش باعث صرفهجویی در مصرف انرژی، کاهش بار روی ترانسفورماتور و بهبود کیفیت برق در شبکه میشود.
انواع خازنهای اصلاح ضریب توان
خازنهای خشک (Dry Type Capacitors): بیشتر در سیستمهای ولتاژ پایین و متوسط کاربرد دارند. آنها کمحجم، بدون نیاز به نگهداری خاص و مناسب برای شرایط صنعتی هستند.
خازنهای روغنی: دارای طول عمر بیشتر و مقاوم در برابر اضافهبار و نوسانات ولتاژ. بیشتر در تابلوهای اصلاح ضریب توان بزرگ و خطوط ولتاژ متوسط استفاده میشوند.
خازنهای داینامیک یا سوییچینگ سریع: برای کاربردهای حساس و با بارهای متغیر سریع مانند خطوط جوشکاری یا آسانسور. این خازنها معمولاً با کمک تریستور یا کنتاکتورهای سرعت بالا به مدار وارد میشوند.
طراحی بانک خازنی و نکات مهم نصب
طراحی یک سیستم اصلاح ضریب توان نیازمند اطلاعات دقیقی از میزان بار، نوع بار، پیک بار، و رفتار زمانی بار است. این محاسبات با استفاده از فاکتورهایی مانند توان ظاهری، ضریب توان موجود، ضریب توان هدف و ولتاژ شبکه انجام میشود. بهطور کلی، توان خازن مورد نیاز از فرمول زیر محاسبه میشود:
Q (kVAR) = P (kW) × [tan φ1 – tan φ2]
که در آن φ1 و φ2 زاویههای ضریب توان فعلی و ضریب توان مطلوب هستند.
در زمان نصب، خازنها باید بهدرستی حفاظت شوند (با فیوز یا بریکر مناسب)، در یک مکان خنک و دارای تهویه قرار گیرند و با سیستم زمین مناسب متصل باشند. در سیستمهای بزرگ، استفاده از راکتورهای سری (Detuned Reactors) برای جلوگیری از تشدید هارمونیکها الزامی است.
مزایای اصلاح ضریب توان
- کاهش جریان کلی شبکه و کاهش افت ولتاژ
- کاهش دمای کابلها، ترانسفورماتورها و تجهیزات
- افزایش ظرفیت استفادهشده از شبکه بدون نیاز به ارتقاء تجهیزات
- کاهش هزینه برق به دلیل حذف جریمه توان راکتیو
- بهبود راندمان و طول عمر تجهیزات الکتریکی
- کمک به پایداری و کیفیت توان در شبکه
جمعبندی و توصیه نهایی
اصلاح ضریب توان یکی از کمهزینهترین و مؤثرترین روشها برای بهینهسازی مصرف انرژی در صنایع و حتی در پروژههای تجاری و ساختمانی است. انتخاب صحیح نوع خازن، ظرفیت مناسب، و کنترلر هوشمند در کنار اجرای دقیق و استاندارد، میتواند راندمان شبکه را بهطور چشمگیری افزایش دهد. فراموش نکنید که اصلاح ضریب توان نهتنها موجب صرفهجویی مالی میشود، بلکه بخشی از مسئولیت اجتماعی در استفاده بهینه از منابع انرژی نیز هست.
