دستگاه هات پرس
معرفی کلی دستگاه هاتپرس چهار ایستگاهه
این دستگاه هاتپرس صنعتی بهمنظور پرس و مونتاژ فیلترهای خودرو طراحی و ساخته شده است و در خطوط تولید صنایع وابسته به قطعات خودرو مورد استفاده قرار میگیرد. دستگاه دارای چهار ایستگاه مستقل بوده و قابلیت پرس همزمان چهار فیلتر را داراست که این موضوع باعث افزایش چشمگیر راندمان تولید و کاهش زمان سیکل کاری میشود. کنترل دستگاه بهصورت کاملاً دستی و توسط اپراتور انجام میگیرد و تمامی فرآیندها با دقت و ایمنی بالا طراحی شدهاند.
کاربرد دستگاه در صنعت فیلترسازی خودرو
این دستگاه برای عملیات پرس حرارتی قطعات فیلتر خودرو، از جمله فیلتر هوا و سایر فیلترهای مشابه، مورد استفاده قرار میگیرد. استفاده از سیستم هاتپرس باعث ایجاد اتصال مستحکم، یکنواخت و باکیفیت بین اجزای فیلتر میشود. طراحی چهار ایستگاهه دستگاه این امکان را فراهم میکند که اپراتور بتواند بهصورت همزمان چند قطعه را آمادهسازی و پرس نماید که این موضوع نقش مهمی در افزایش بهرهوری خط تولید دارد.
ساختار مکانیکی و ایستگاههای کاری
دستگاه شامل چهار ایستگاه پرس مجزا است که هر ایستگاه بهصورت مستقل عمل میکند اما همگی تحت کنترل یک تابلو برق مرکزی قرار دارند. طراحی مکانیکی دستگاه بهگونهای انجام شده که اپراتور دسترسی آسان به هر ایستگاه داشته باشد و فرآیند بارگذاری و تخلیه قطعات با کمترین زحمت و بیشترین ایمنی انجام شود. ساختار کلی دستگاه مناسب کار در محیطهای صنعتی و تولید انبوه در نظر گرفته شده است.
سیستم کنترل و نحوه عملکرد اپراتوری

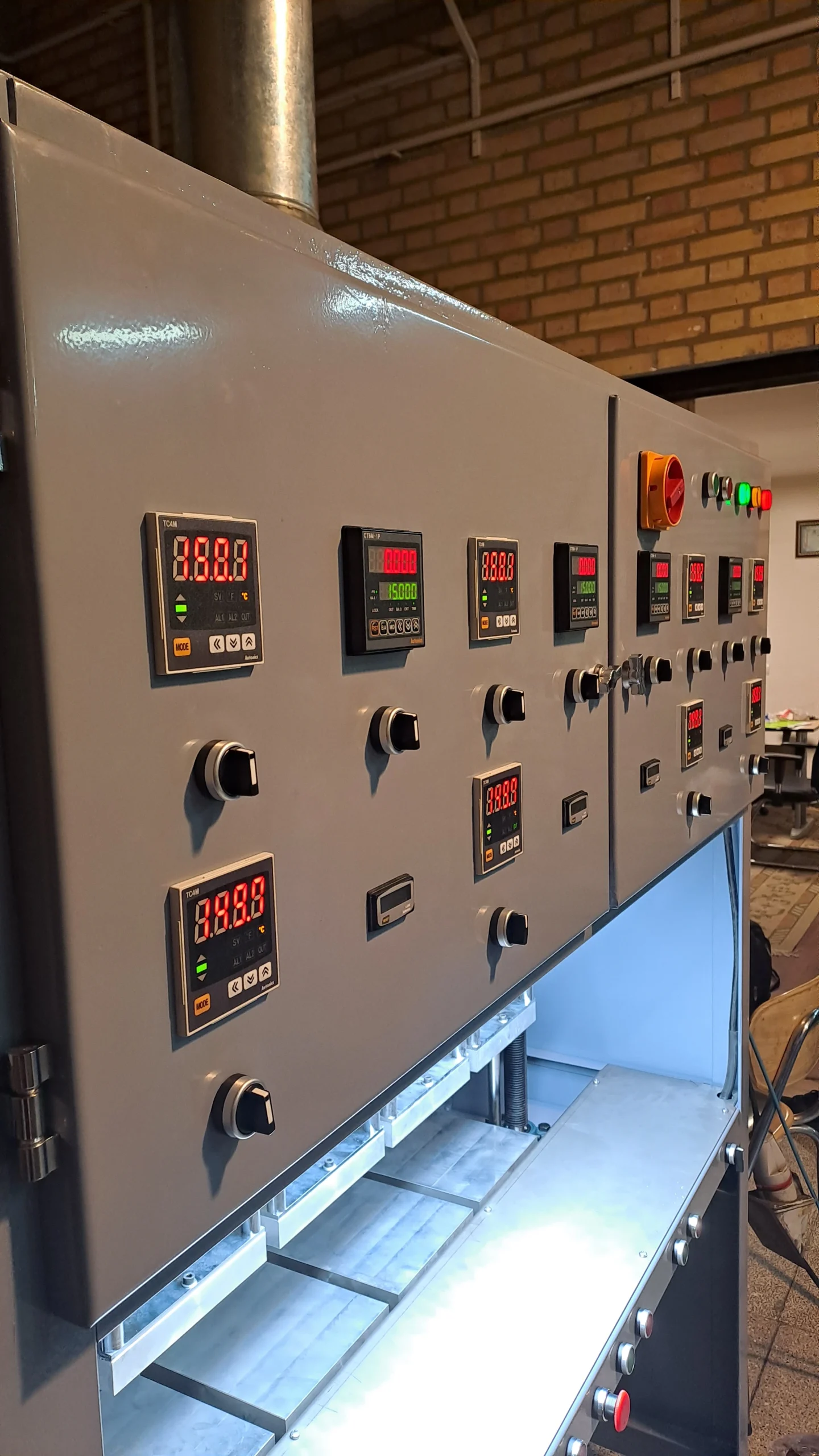

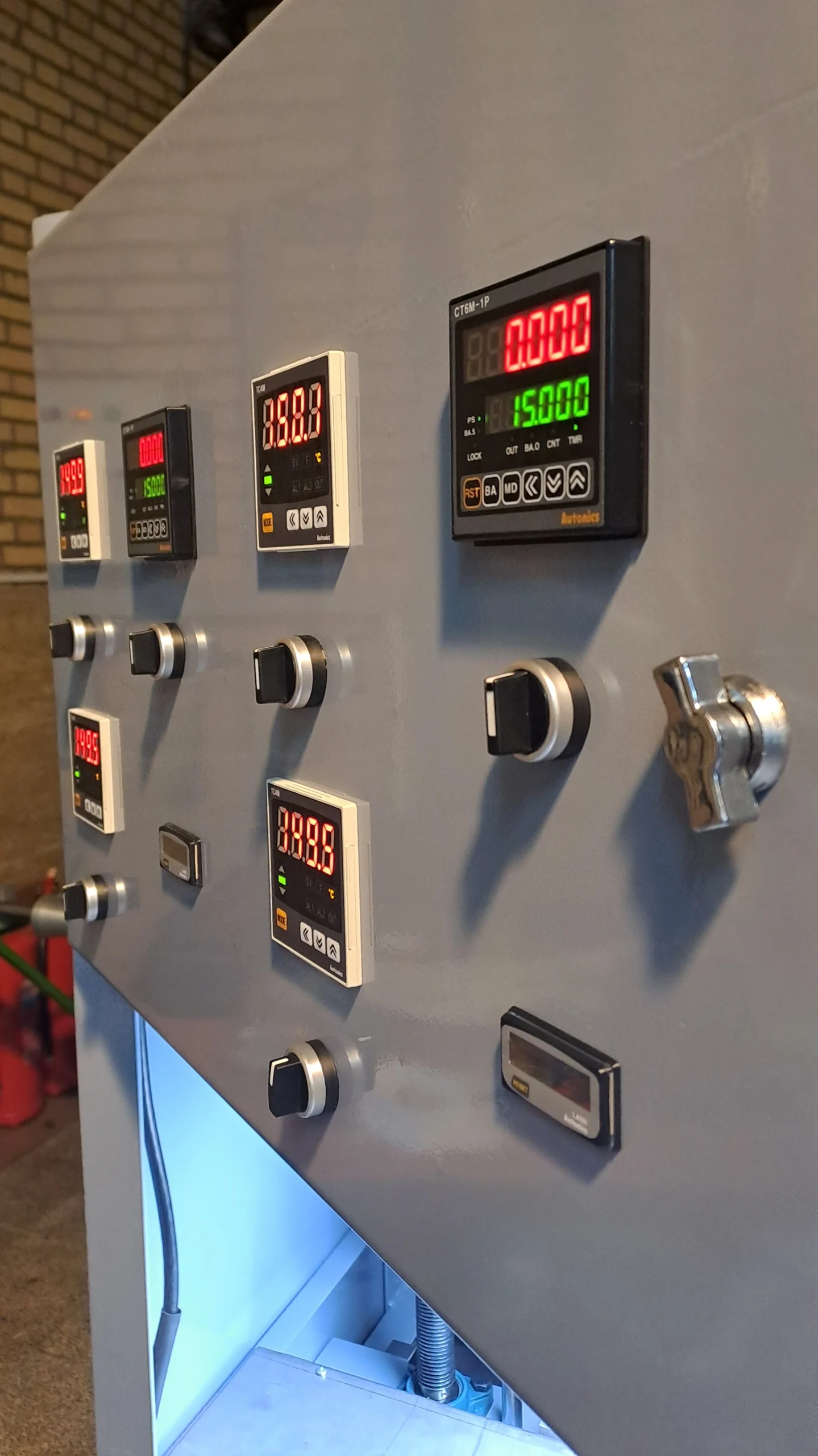

عملکرد دستگاه بهصورت دستی (Manual) طراحی شده و تمامی فرمانها توسط اپراتور صادر میشود. اپراتور با استفاده از شستیها و تجهیزات کنترلی نصبشده روی تابلو برق، فرآیند پرس را برای هر ایستگاه کنترل میکند. این نوع کنترل باعث افزایش دقت اپراتور در فرآیند تولید شده و امکان نظارت مستقیم بر کیفیت هر قطعه را فراهم میسازد.
تابلو برق و طراحی نقشههای الکتریکی

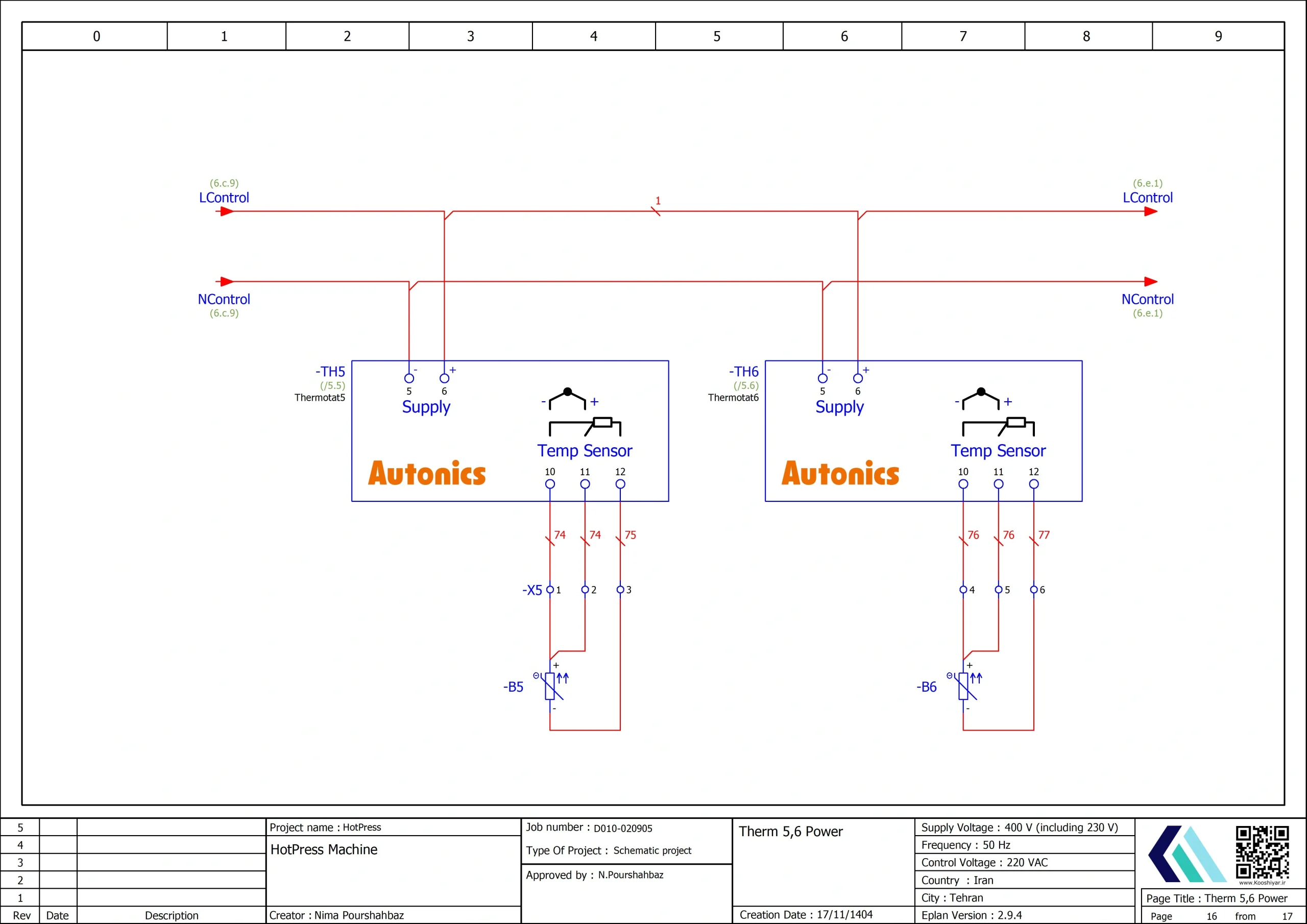

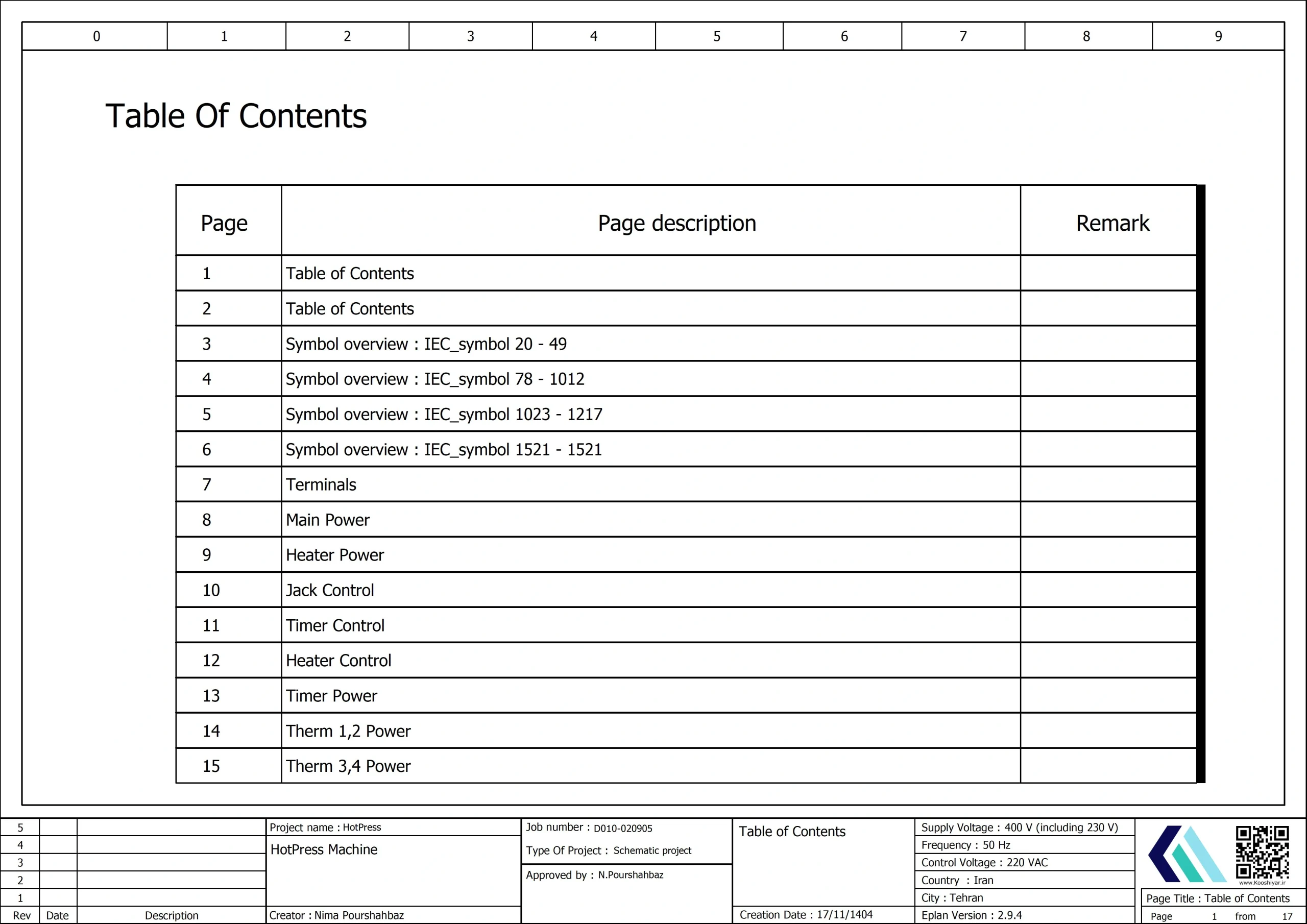

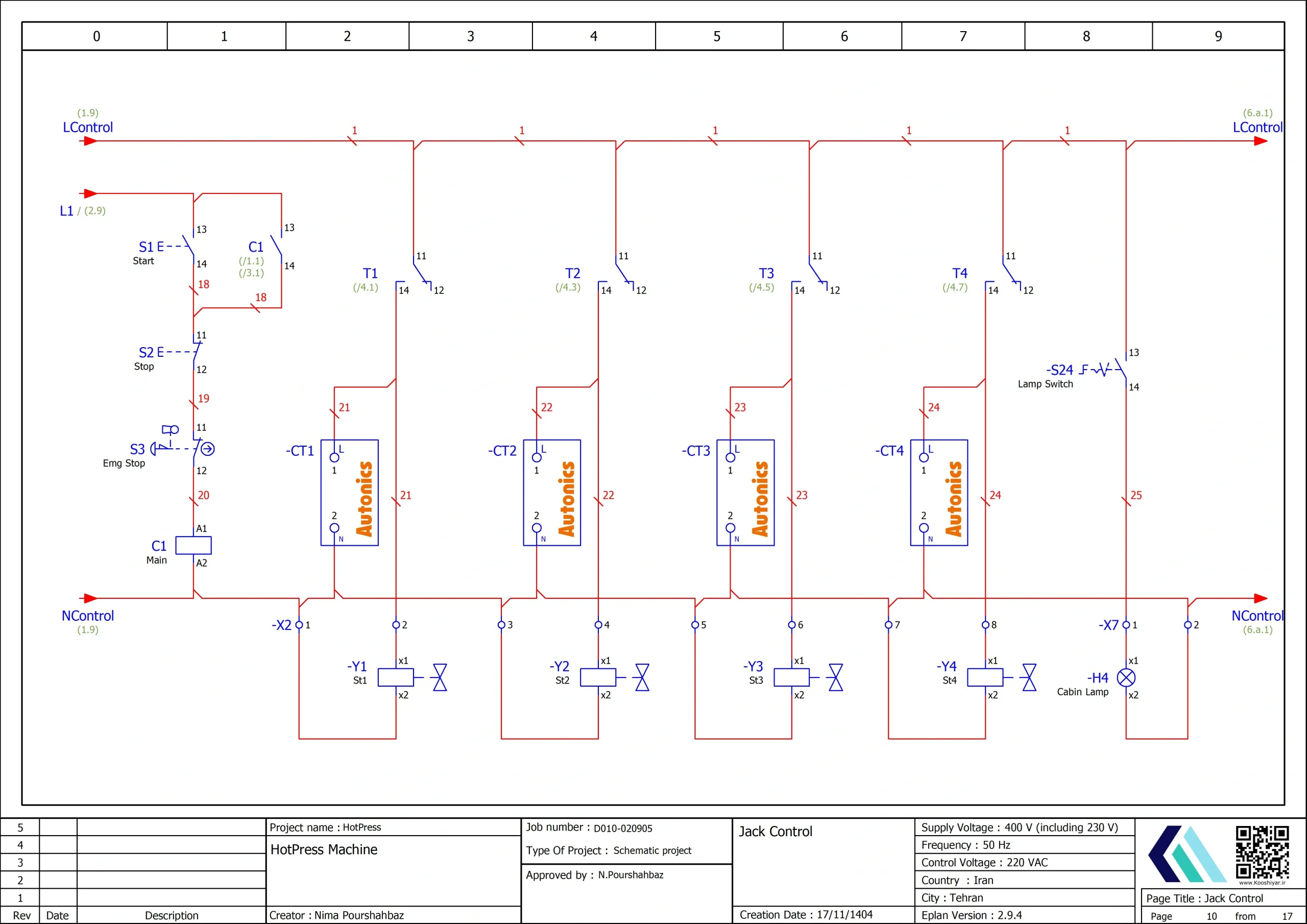

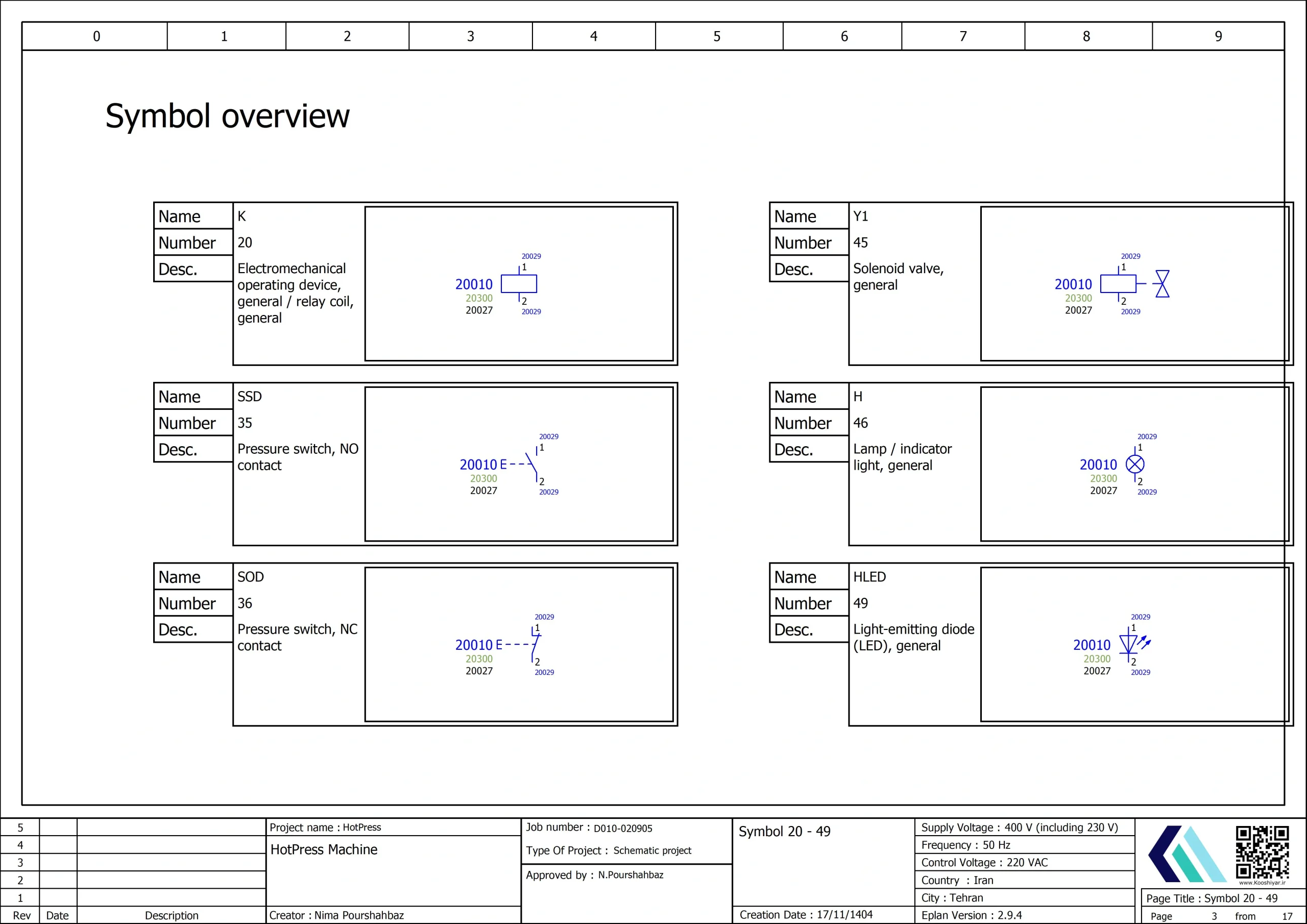

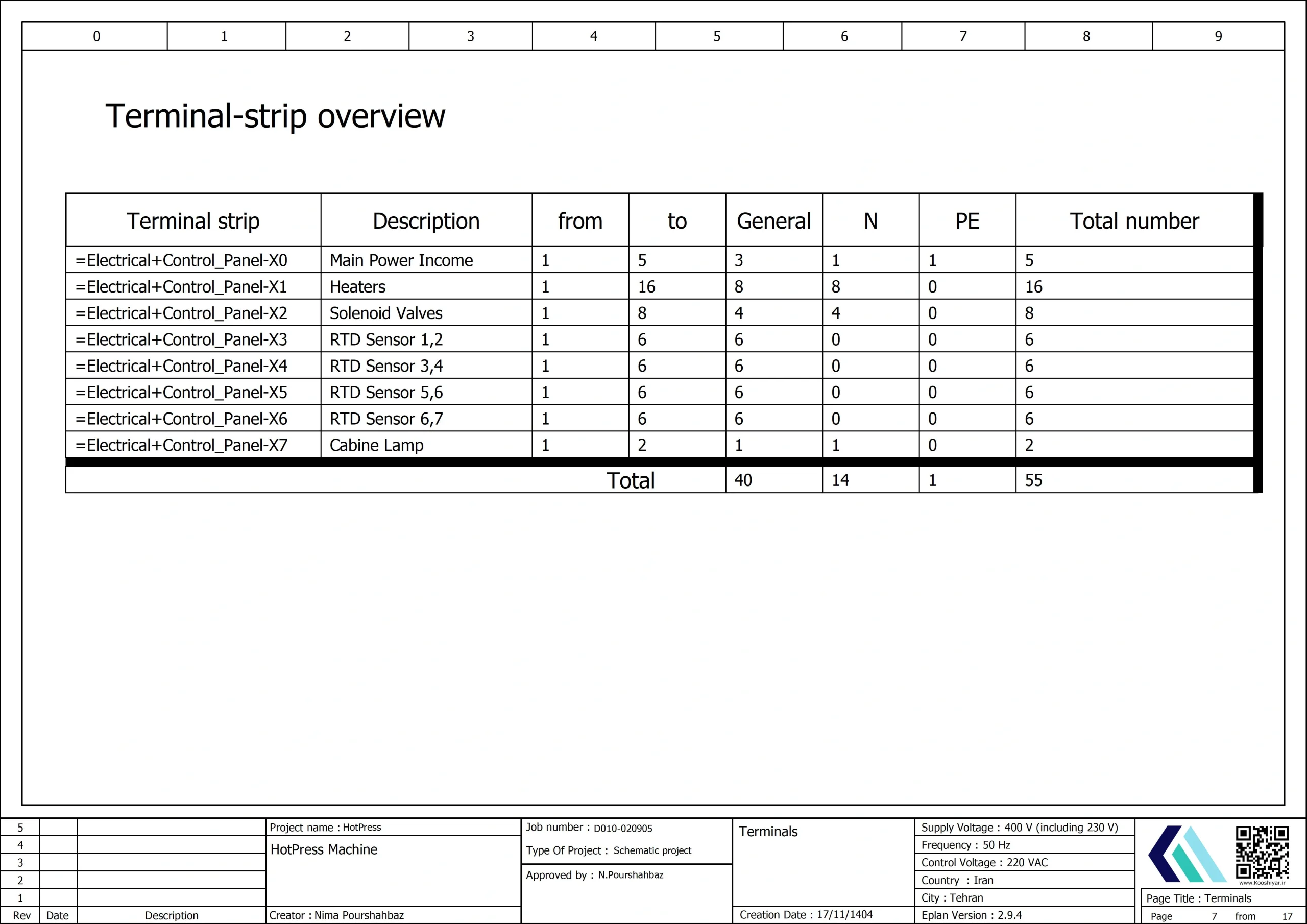

تابلو برق این دستگاه بهصورت کاملاً اختصاصی طراحی و مونتاژ شده است. کلیه نقشههای الکتریکی با استفاده از نرمافزار EPLAN و مطابق با استانداردهای معتبر صنعتی ترسیم شدهاند. در طراحی نقشهها، اصول ایمنی، سهولت عیبیابی، نظم سیمکشی و توسعهپذیری در نظر گرفته شده است تا دستگاه در شرایط کاری مختلف عملکردی پایدار و مطمئن داشته باشد.
رعایت استانداردها و اصول ایمنی
در طراحی و اجرای تابلو برق، استانداردهای مربوط به تجهیزات صنعتی و ایمنی اپراتور بهطور کامل رعایت شده است. استفاده از تجهیزات حفاظتی مناسب، جانمایی صحیح المانهای الکتریکی و تفکیک مدارهای قدرت و فرمان از جمله مواردی است که در این پروژه به آن توجه ویژه شده است. این موضوع باعث افزایش ایمنی دستگاه و کاهش ریسکهای احتمالی در زمان بهرهبرداری میشود.
مونتاژ، سیمکشی و راهاندازی
پس از طراحی نقشهها، عملیات مونتاژ تابلو برق با دقت بالا انجام شده و تمامی سیمکشیها مطابق نقشههای EPLAN اجرا گردیدهاند. پس از اتمام مونتاژ، دستگاه بهصورت کامل راهاندازی و تست عملیاتی شده و عملکرد صحیح تمامی ایستگاهها و بخشهای کنترلی مورد بررسی قرار گرفته است. نتایج تستها نشاندهنده عملکرد پایدار و قابل اعتماد سیستم میباشد.
جمعبندی و ارزش افزوده پروژه
این پروژه نمونهای از طراحی، اجرا و راهاندازی کامل یک سیستم صنعتی شامل دستگاه هاتپرس چهار ایستگاهه و تابلو برق اختصاصی آن میباشد. ترکیب طراحی اصولی، رعایت استانداردها، استفاده از نرمافزار حرفهای EPLAN و اجرای دقیق، این دستگاه را به گزینهای مناسب برای استفاده در خطوط تولید فیلتر خودرو تبدیل کرده است. این پروژه نشاندهنده توانمندی در اجرای پروژههای صنعتی از مرحله طراحی تا بهرهبرداری نهایی میباشد.
