دستگاه تزریق پلی یورتان

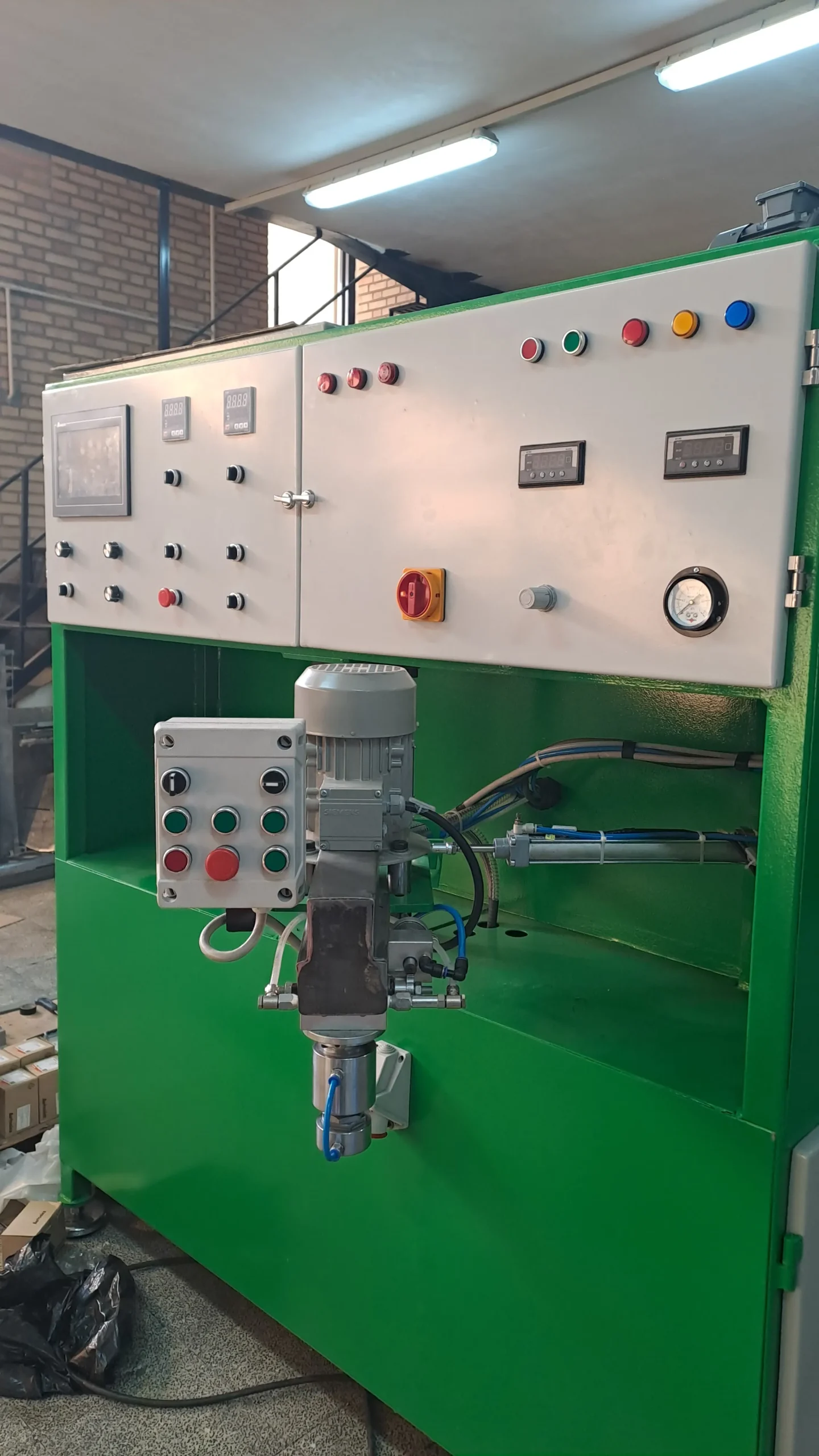

معرفی پروژه دستگاه تزریق پلییورتان اتوماتیک
در این پروژه، طراحی و اجرای کامل سیستم برق و کنترل یک دستگاه تزریق پلییورتان (Polyurethane Injection Machine) برای استفاده در خطوط تولید صنعتی انجام شده است. این دستگاه بهطور ویژه برای تزریق پلییورتان بر روی انواع فیلترهای خودرو از جمله فیلتر هوا، فیلتر روغن و سایر قطعات مشابه طراحی شده و قابلیت استفاده در کاربردهای مشابه صنعتی را نیز دارا میباشد.
دامنه اجرای پروژه شامل طراحی نقشه برق صنعتی، مونتاژ تابلو برق، برنامهنویسی PLC، طراحی رابط کاربری HMI و راهاندازی کامل دستگاه در محل بهرهبرداری بوده است.
کاربرد دستگاه تزریق پلییورتان در صنعت
دستگاه تزریق پلییورتان نقش مهمی در فرآیند تولید فیلترهای خودرو ایفا میکند. در این فرآیند، مواد پلییورتان به صورت دقیق و کنترلشده در قالب مخصوص تزریق میشوند تا آببندی و اتصال مناسب بین اجزای فیلتر ایجاد گردد.
کنترل دقیق حجم تزریق، زمانبندی فرآیند و شرایط عملکرد، تأثیر مستقیمی بر کیفیت نهایی محصول دارد. به همین دلیل استفاده از سیستم کنترل مبتنی بر PLC صنعتی موجب افزایش یکنواختی تولید، کاهش ضایعات و بهبود کیفیت نهایی قطعات میشود.
مشخصات فنی و عملکرد سیستم تزریق
سیستم کنترل دستگاه به گونهای طراحی شده است که کلیه مراحل تزریق به صورت اتوماتیک و قابل تنظیم انجام شود. اپراتور از طریق صفحه HMI پارامترهایی نظیر زمان تزریق، زمان تأخیر، سیکل کاری و تنظیمات فرآیندی را وارد میکند.
پس از شروع سیکل، دستگاه مطابق برنامه تعریفشده عملیات تزریق را اجرا کرده و فرآیند تا پایان سیکل ادامه مییابد. کنترل دقیق تایمینگها و خروجیها باعث میشود تزریق پلییورتان با دقت بالا و تکرارپذیری مناسب انجام گیرد.
همچنین در برنامهنویسی سیستم، اینترلاکهای ایمنی و شرایط حفاظتی جهت جلوگیری از بروز خطاهای احتمالی لحاظ شده است.
طراحی و مونتاژ تابلو برق صنعتی با تجهیزات Delta
در این پروژه، تمامی تجهیزات بهکاررفته در تابلو برق از برند معتبر Delta انتخاب شدهاند. این تجهیزات شامل PLC، HMI، منابع تغذیه، تجهیزات حفاظتی و سایر ماژولهای کنترلی میباشند.
تابلو برق مطابق استانداردهای طراحی برق صنعتی ترسیم و اجرا شده است. در طراحی نقشه برق، اصول ایمنی، تفکیک مناسب مدار قدرت و فرمان، شمارهگذاری استاندارد سیمها و تجهیزات، و رعایت استانداردهای فنی بهطور کامل لحاظ گردیده است.
مونتاژ تابلو با دقت بالا و چیدمان مهندسی انجام شده تا علاوه بر عملکرد پایدار، تعمیر و نگهداری سیستم نیز به سهولت انجام گیرد.
برنامهنویسی PLC و پیادهسازی HMI گرافیکی
برنامهنویسی PLC این دستگاه با تمرکز بر پایداری، ایمنی و انعطافپذیری انجام شده است. ساختار برنامه بهصورت ماژولار طراحی شده تا توسعه یا تغییرات احتمالی در آینده به سادگی قابل انجام باشد.
در بخش HMI، سعی شده است فرآیند کاری دستگاه بهصورت کاملاً گرافیکی و کاربرپسند نمایش داده شود. اپراتور میتواند وضعیت لحظهای دستگاه، مراحل سیکل تزریق، آلارمها و پارامترهای تنظیمی را بهصورت تصویری مشاهده کند. این رویکرد باعث افزایش سهولت کاربری، کاهش خطای انسانی و تسریع در عیبیابی میشود.
نمایش گرافیکی مخازن، وضعیت شیرها و مراحل تزریق، درک بهتری از فرآیند برای اپراتور فراهم میکند و مدیریت تولید را سادهتر میسازد.
رعایت استانداردهای ایمنی و اصول مهندسی
در طراحی و اجرای این پروژه، نکات ایمنی در سطح سختافزار و نرمافزار بهطور کامل رعایت شده است. استفاده از تجهیزات حفاظتی مناسب، تعریف شرایط توقف اضطراری (Emergency Stop)، اینترلاکهای نرمافزاری و مدیریت آلارمها از جمله اقدامات انجامشده در این پروژه میباشد.
نقشههای برق تهیهشده کاملاً مطابق استانداردهای فنی ترسیم شده و مستندسازی کامل پروژه جهت بهرهبرداری و نگهداری ارائه گردیده است.
مزایای دستگاه تزریق پلییورتان نیمه اتوماتیک
استفاده از این دستگاه در خطوط تولید فیلتر خودرو و قطعات مشابه، مزایای متعددی به همراه دارد. افزایش دقت در تزریق، کاهش پرت مواد اولیه، یکنواختی کیفیت محصول، کاهش وابستگی به نیروی انسانی و افزایش سرعت تولید از جمله مهمترین مزایای این سیستم میباشد.
همچنین بهرهگیری از تجهیزات برند Delta و طراحی اصولی سیستم کنترل، موجب افزایش پایداری عملکرد دستگاه در شرایط کاری مداوم صنعتی شده است.
جمعبندی پروژه
پروژه طراحی و اجرای سیستم برق و کنترل دستگاه تزریق پلییورتان، نمونهای موفق از پیادهسازی کامل یک سیستم اتوماسیون صنعتی شامل طراحی نقشه برق، مونتاژ تابلو برق، برنامهنویسی PLC و طراحی HMI گرافیکی میباشد.
این دستگاه با هدف افزایش کیفیت تولید فیلترهای خودرو و سایر قطعات مشابه، با رعایت کامل استانداردهای مهندسی و ایمنی اجرا شده و قابلیت استفاده در خطوط تولید صنعتی مختلف را دارا میباشد.
