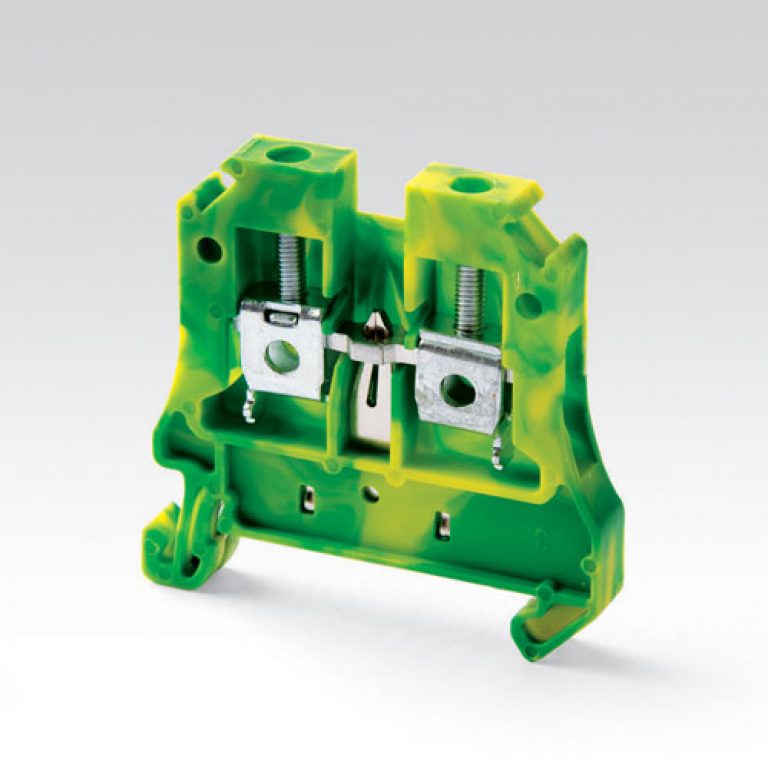

ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO

معرفی ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO

ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO از برند رعد الکتریک، یک راهکار دقیق و مطمئن برای اتصال هادی حفاظتی در تجهیزات الکتریکی است. این ترمینال با بدنه عایقی به رنگ ارت و با جنس پلی آمید ساخته شده تا هم از نظر عملکرد و هم از نظر مقاومت در شرایط کاری، گزینه‌ای قابل اتکا برای استفاده در تابلوهای برق و سیستم‌های توزیع باشد. طراحی این ترمینال به‌گونه‌ای است که اتصال را با کمترین فضای ممکن و با اتکای به مکانیزم پیچی فراهم می‌کند؛ بنابراین هنگام نصب، کنترل بیشتری روی روند بستن پیچ و ایجاد تماس پایدار خواهید داشت.

مشخصات فنی و ساختار اتصال

این ترمینال برای ولتاژ نامی 1000 ولت طراحی شده و می‌تواند در شرایط مختلف بهره‌برداری، عملکرد ایمنی را حفظ کند. ولتاژ لحظه‌ای 6 کیلوولت نیز نشان می‌دهد که محصول از نظر تحمل پیک‌های ولتاژ، برای کاربردهای متداول در تابلوهای صنعتی و ساختمانی مناسب است. سطح مقطع هادی قابل اتصال در این مدل 4 میلی‌متر مربع است و اتصال‌دهی روی هادی حفاظتی را با دقت انجام می‌دهد.

مکانیزم اتصال پیچی با گشتاور محکم‌کردن 0.5 نیوتون‌متر انجام می‌شود و همین موضوع باعث می‌گردد هنگام بستن، نیرو به شکل کنترل‌شده وارد شده و اتصال در برابر لرزش و ارتعاش پایدار بماند. جنس سیستم کلمپینگ از فولاد سخت است که به ایجاد گیرایی مطمئن کمک می‌کند. همچنین دهانه ورود کابل به شکل مهندسی طراحی شده تا از چند رشته شدن هادی در زمان ورود جلوگیری کند و در نهایت، تماس الکتریکی پایدارتر و یکنواخت‌تری ایجاد شود.

کاربردها و موارد استفاده

ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO برای کاربردهای اتصال هادی حفاظتی در شین‌های PE و PEN با سطح مقطع بیشتر از 10 میلی‌متر مناسب است. نصب این مدل به صورت ریلی انجام می‌شود و قابلیت نصب روی ریل TH35 را دارد؛ بنابراین در چینش تابلو، مرتب‌سازی مسیرهای اتصال و اجرای سریع‌تر اتصالات، عملکرد مطلوبی ارائه می‌دهد. با استفاده از این ترمینال می‌توانید اتصالات را بدون نیاز به آماده‌سازی خاص انجام دهید و از قابلیت بستن آسان پیچ با ابزارهای استاندارد مانند پیچ گوشتی یا آچار آلن برای کابل‌های مختلف بهره ببرید.

این ترمینال برای کابل‌های تک‌رشته یا چندرشته با سطح مقطع‌های مختلف نیز قابل استفاده است و طراحی آن امکان اجرای اتصال مطمئن را در پروژه‌هایی که به کیفیت اتصالات حفاظتی اهمیت می‌دهند، فراهم می‌کند. از دیگر جنبه‌های کاربردی این محصول، قابلیت نصب همزمان در چینش‌های متناسب و مدیریت اتصال‌ها در محدوده‌های دلخواه است که برای اجرای مرتب و قابل کنترل اتصالات تابلو کمک‌کننده خواهد بود. همچنین استفاده از قطعات و پارتیشن‌های داخلی برای کاربردهای متنوع، انعطاف بیشتری در زمان مونتاژ فراهم می‌کند و به شما امکان می‌دهد در پروژه‌های مختلف، چیدمان مناسب‌تری داشته باشید.

بسته‌بندی ایمنی و گواهی

این محصول دارای گواهی از موسسات گواهی‌کننده معتبر است و این موضوع، اطمینان بیشتری از نظر کیفیت ساخت و انطباق با الزامات کاربردی ایجاد می‌کند. به همین دلیل ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO می‌تواند در پروژه‌هایی که نیازمند اتصالات حفاظتی استاندارد و قابل اعتماد هستند، انتخاب مناسبی باشد.

راهنمای انتخاب و نصب

برای انتخاب صحیح، بهتر است به سطح مقطع هادی 4 میلی‌متر مربع، رنگ‌بندی ارت و مشخصات ولتاژ نامی 1000 ولت توجه کنید. همچنین با توجه به قابلیت نصب روی ریل TH35، پیش از مونتاژ تابلو، سازگاری ریل با ساختار ترمینال را بررسی نمایید. در زمان نصب، رعایت گشتاور محکم‌کردن 0.5 نیوتون‌متر و ورود درست هادی به دهانه طراحی‌شده، به ایجاد اتصال پایدار و کاهش ریسک‌های ناشی از شل شدن یا تغییر شکل هادی کمک خواهد کرد.

جمع‌بندی

ترمینال ریلی پیچی ارت سایز 4 مدل RT/SU4-SO از رعد الکتریک با بدنه عایقی پلی آمید، سیستم کلمپینگ فولاد سخت و اتصال پیچی کنترل‌شده، برای ایجاد یک اتصال هادی حفاظتی مطمئن در تابلوهای برق طراحی شده است. این مدل با ولتاژ نامی 1000 ولت و ولتاژ لحظه‌ای 6 کیلوولت، برای کاربردهای مربوط به شین‌های PE و PEN و نصب روی ریل TH35 عملکرد قابل اعتمادی ارائه می‌دهد.
