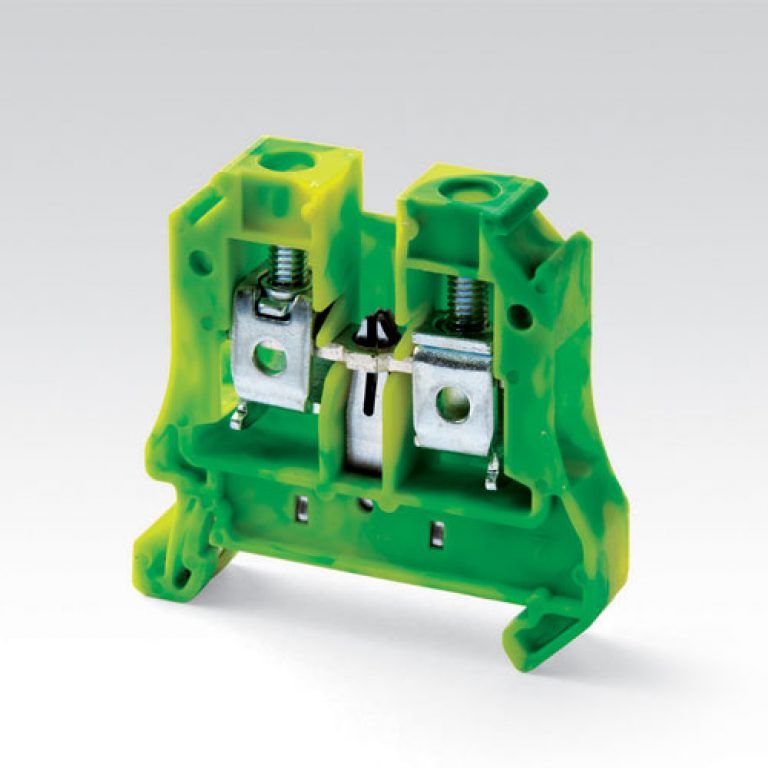

ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO
ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO از برند رعد الکتریک برای اتصال هادی حفاظتی (ارت) طراحی شده است. بدنه عایقی پلیآمید با رنگ ارت، نصب تمیز و مطمئن را در کنار ریل TH35 فراهم میکند و با سیستم کلمپینگ، اتصال پایدار در برابر لرزش و ارتعاش ایجاد میکند. این ترمینال برای کاربردهای تابلو برق و مسیرهای توزیع، انتخابی مناسب برای مدیریت ایمن اتصالات محسوب میشود.
قیمت اصلی 384,000تومان بود.369,000تومانقیمت فعلی 369,000تومان است. عدد
ناموجود
معرفی ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO
ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO از رعد الکتریک برای ایجاد یک اتصال مطمئن و ایمن در مسیر هادی حفاظتی (ارت) طراحی شده است. این ترمینال با بدنه عایقی از جنس پلیآمید و رنگبندی ارت، برای استفاده در تابلوهای صنعتی و تجهیزات توزیع برق گزینهای استاندارد به شمار میآید. طراحی این مدل به گونهای است که روی ریل TH35 به راحتی نصب میشود و با اتکا به مکانیزم کلمپینگ و بستن پیچ، اطمینان لازم را برای برقراری ارتباط پایدار بین هادی و ترمینال ایجاد میکند.
مشخصات فنی و عملکرد الکتریکی
این ترمینال برای سیستمهای با ولتاژ کاری 1000 ولت طراحی شده و در شرایط ولتاژ لحظهای تا 8 کیلوولت نیز عملکرد قابل اتکایی ارائه میدهد. سطح مقطع هادی قابل استفاده برای این مدل برابر با 10 میلیمتر مربع است و بدین ترتیب برای بسیاری از کاربردهای رایج در شبکههای توزیع و تابلوهای برق، انتخابی مناسب محسوب میشود. نیروی گیرهبندی این ترمینال حدود 1.5 نیوتونمتر است که به ایجاد تماس مکانیکی مطمئن و کاهش احتمال شلشدن اتصال کمک میکند.
بدنه عایقی پلیآمید و طراحی کاربردی
یکی از نکات مهم در RT/SU10-SO، استفاده از عایق پلیآمید در بدنه ترمینال است که علاوه بر استحکام، ویژگیهای الکتریکی مطلوبی را نیز فراهم میکند. رنگ این مدل به صورت ارت (زرد-سبز) انتخاب شده تا شناسایی مسیر حفاظتی در تابلو برق سریعتر و دقیقتر انجام شود. همچنین برای جلوگیری از چند رشته شدن انتهای کابل، دهانه ورود کابل به شکل مناسب طراحی شده است تا مونتاژ به صورت مرتب و کنترلشده انجام گیرد.
نحوه اتصال و نصب روی ریل TH35
این ترمینال ریلی به شکل پیچی نصب میشود و برای بستن و سفت کردن پیچ آن میتوانید از یک پیچگوشتی استاندارد یا آچار آلن استفاده کنید. مکانیزم اتصال به گونهای است که در فضای محدود نیز امکان برقراری اتصال با حداقل دستکاری فراهم میشود و نتیجه نهایی از نظر استحکام و پایداری، در طول زمان عملکرد مطلوبی دارد. طراحی کلمپینگ ترمینال بر پایه قطعات فولادی سخت شکل گرفته است تا امکان نصب سریع و آسان جمپر نیز فراهم شود و در صورت نیاز، امکان حذف یا تغییر اتصال در مقاطع دلخواه وجود داشته باشد. همچنین امکان نصب همزمان چند ترمینال به صورت گروهی و به شکل 10تایی نیز وجود دارد که برای چیدمانهای منظم در تابلو برق بسیار کاربردی است.
سازگاری با هادی حفاظتی و کاربردهای صنعتی
ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO برای اتصال هادی حفاظتی (ارت) مورد استفاده قرار میگیرد و با ترمینالهای هادی حفاظتی در سایزهای مختلف هماهنگ است. این محصول به گونهای طراحی شده که اتصال مناسب را بدون نیاز به آمادهسازی خاص و پیچیده برای کابل فراهم کند و برای کابلهای تکرشته یا چندرشته با سطح مقطعهای مختلف قابل بهرهبرداری باشد. در نتیجه، در اجرای مسیرهای ارتینگ تابلوها، سیستمهای توزیع برق، محوطههای صنعتی و پروژههایی که ایمنی الکتریکی اهمیت بالایی دارد، میتوانید روی این ترمینال برای ایجاد یک اتصال پایدار و استاندارد حساب کنید.
جمعبندی
ترمینال ریلی پیچی ارت سایز 10 مدل RT/SU10-SO از رعد الکتریک با بدنه عایقی پلیآمید، رنگبندی ارت، طراحی مناسب نصب روی ریل TH35 و بهرهگیری از سیستم کلمپینگ مطمئن، برای اتصال ایمن هادی حفاظتی انتخابی کاربردی است. این ترمینال با توانایی ایجاد اتصال پایدار در برابر لرزش و ارتعاش، در کنار نصب راحت و سازماندهی بهتر اتصالات، به شما کمک میکند تا تابلو برق و تجهیزات توزیع را با کیفیت بالاتر و استانداردتر راهاندازی کنید.
| وزن | 50 گرم |
|---|---|
| ابعاد | 4,22 × 4,63 × 1 سانتیمتر |
| کد فنی | RT/SU10-SO |
| برند | رعد الکتریک |
| مدل | RT/SU10-SO |
| کشور سازنده | ایران |
| ولتاژ | 1000 ولت |
| ولتاژ لحظهای | 8 کیلوولت |
| سطح مقطع | 10 میلیمتر مربع |
| رنگ | ارت |
| گشتاور محکم کردن | 1.5 نیوتون متر |
| جنس | پلی آمید |
